[quote="device.ai"]т.е. ни что иное как при "0 Вольт" - не горит, при "+U" - горит.
Так как же вторая схема может инвертировать сигнал?[/quote]
[attachment=2]1.gif[/attachment]
[attachment=1]2.gif[/attachment]
[attachment=0]3.gif[/attachment]
Вот так. :)

Наконец-то добрался до теории и решил проанализировать приведённые выше схемы.

Собрал, просчитал первую схему, нареканий и вопросов не возникло.

Но вот со второй схемой возник вопрос:
Собственно чем вторая схема отличается от простого включения 1 транзистора NPN?
Как вот тут например:
[img]http://www.getchip.net/wp-content/uploads/062-transistor.png[/img]

Ведь в начале был вопрос в том, чтоб при "0 Вольт" на входе получить горящий светик, а при "+U" светик бы погас. (т.е. инвертор сигнала)

Во второй же схеме:
[quote]при подаче 0 вольт на базу транзистора VT3, VT3 – открыт, тогда на его коллекторе и на базе VT4 будет напряжение +U, этим напряжением открывается VT4. Раз VT4 открыт, то на его коллекторе будет почти 0 вольт. Тем самым VD2 не горит.[/quote]
т.е. ни что иное как при "0 Вольт" - не горит, при "+U" - горит.
Так как же вторая схема может инвертировать сигнал?

Вопросы конечно многим покажутся глупыми. Но я хотел бы все-таки разобраться, так как в теории не столь силён.

[quote="device.ai"]SVN, спасибо!

Соберу на макетке, буду экспериментировать :)[/quote]
Удачи. :)

SVN, спасибо!

Соберу на макетке, буду экспериментировать :)

[quote="device.ai"][b]SVN[/b], спасибо за схемы!
Но можно попросить чутка объяснить как они инвертируют сигнал?
Куда какой ток идёт, и какие номиналы, например во второй схеме, на базу второго транзистора идёт резистор, от чего будет зависеть его сопротивление?

[quote]GetChiper[/quote]
ULN2003 как вариант) но если понадобится больший выходной ток (больше 1А) - всё равно транзистор ставить придётся.

хочу сразу с транзисторами разобраться, понять как они так вот могу инвертировать :D[/quote]

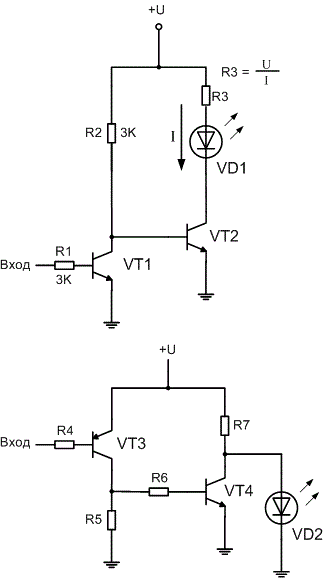

Здравствуйте device.ai.
Вот две схемы инверторов с включением светодиодов. Расчёт резисторов по закону Ома. Наверное, Вы не читали? [url=http://www.forum.getchip.net/viewtopic.php?f=7&t=10&start=10]Но я уже писал,[/url] и не только я.
Работа верхней схемы: При подаче 0 вольт на базу транзистора VT1, VT1 – закрыт, тогда на его коллекторе и на базе VT2 будет напряжение +U, этим напряжением открывается VT2. Раз VT2 открыт, значит через VD1 протекает ток и он светится. А если подать на базу транзистора VT1, напряжение питания, то VT1 откроется и на его коллекторе, и на базе VT2 будет почти 0 вольт. Это означает что VT2 закроется и VD1 погаснет. R1 ограничивает ток базы VT1. R2 ограничивает ток коллектора VT1 и ток базы VT2. R3 ограничивает ток VD1.
Работа второй схемы: Работает аналогично, при подаче 0 вольт на базу транзистора VT3, VT3 – открыт, тогда на его коллекторе и на базе VT4 будет напряжение +U, этим напряжением открывается VT4. Раз VT4 открыт, то на его коллекторе будет почти 0 вольт. Тем самым VD2 не горит. При подаче напряжение питания на базу транзистора VT3, он закроется и соответственно закроется и VT4, светодиод VD2 загорится.
Вот и всё, ни чего сложного. ;)
[attachment=0]33.gif[/attachment]

[b]SVN[/b], спасибо за схемы!
Но можно попросить чутка объяснить как они инвертируют сигнал?
Куда какой ток идёт, и какие номиналы, например во второй схеме, на базу второго транзистора идёт резистор, от чего будет зависеть его сопротивление?

[quote]GetChiper[/quote]
ULN2003 как вариант) но если понадобится больший выходной ток (больше 1А) - всё равно транзистор ставить придётся.

хочу сразу с транзисторами разобраться, понять как они так вот могу инвертировать :D

[quote="device.ai"]
Но столкнулся с проблемой подключения лент с общим анодом.
[/quote]
ULN2003 не устраивает? Я подключал ленты именно с общим анодом при помощи ULN2003.

Здравствуйте.
А чем такое решение Вам не подходит?
[attachment=1]11.gif[/attachment]
[attachment=0]22.gif[/attachment]

[quote]Можно заюзать генератор эффектов прицепив к нему RGB светодиоды.[/quote]

Это я вчера и решил сделать.
Но столкнулся с проблемой подключения лент с общим анодом.

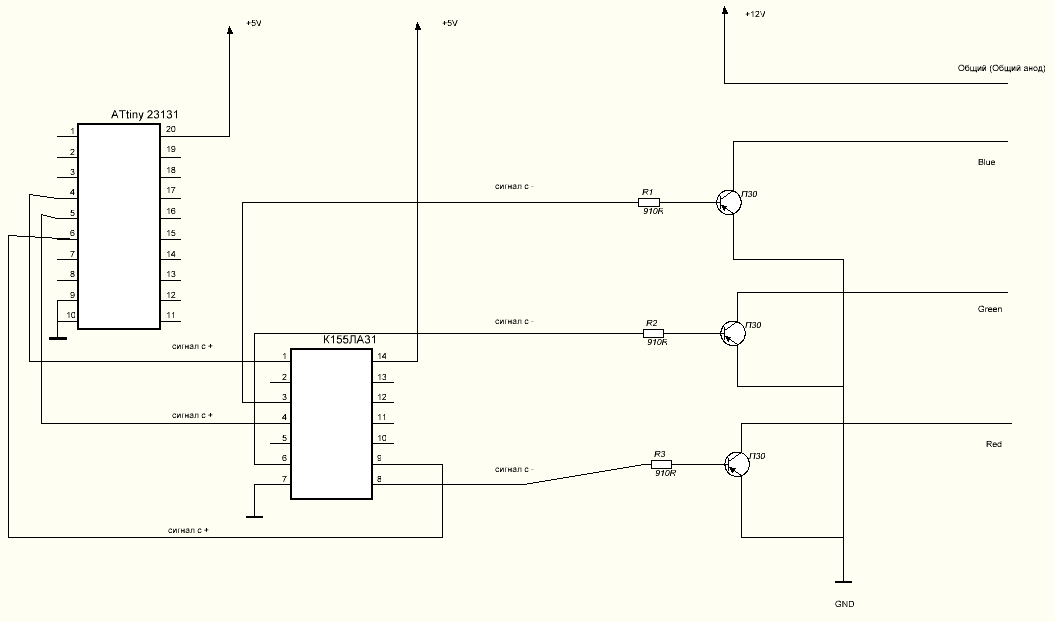

В статье решения не нашёл пришлось собирать инвертор сигнала.
Решения на транзисторах не нашёл, но попалась под руки К155ла3. На ней и собрал инвертор. :)
Схемка во вложениях.

Всё заработало, но эффектор видимо не подходит для моей цели. А именно плавного перехода одного цвета в другой с регулировкой скорости.
Нужно писать новую прошивку.

Можно заюзать генератор эффектов прицепив к нему RGB светодиоды.
Собственно говоря это уже сделано в амбилайте http://www.getchip.net/posts/066-prostojj-ambilight-na-attiny2313-svoimi-rukami/
В статье есть и видео с работой RGB лент в режиме эффектов.
